Что показывает металлографическое исследование?

Металлографическое исследование показывает, как устроен металл или сплав на макро- и микроуровне, имеются ли в его структуре дефекты, как материал изменился в процессе эксплуатации, термической обработки, сварки, нагрева, коррозии или механического воздействия. По сути, это способ установить внутреннее состояние металлического объекта не по внешним признакам, а по его фактической структуре, фазовому составу и характеру повреждений.

Такое исследование применяется в промышленности, строительстве, энергетике, машиностроении, нефтегазовой сфере и при разрешении технических споров, когда необходимо понять причины разрушения детали, снижение прочности, появление трещин, перегрев металла, нарушение технологии производства или несоответствие материала установленным требованиям. Металлография особенно востребована в Казахстане при анализе аварийных ситуаций, контроле качества металлических конструкций и оценке состояния оборудования.

Практическая ценность металлографического исследования заключается в том, что оно позволяет выявить не только сам факт дефекта, но и его природу: производственную, эксплуатационную, технологическую или связанную с условиями окружающей среды. По результатам анализа специалист формирует научно и технически обоснованные выводы, которые могут использоваться для внутреннего технического контроля, в досудебном порядке, при переговорах между сторонами или в рамках судебного разбирательства. При этом эксперт устанавливает технические обстоятельства и не подменяет правовую оценку спора.

Цель металлографического исследования

Цель металлографического исследования заключается в установлении структурного состояния металла или сплава, выявлении дефектов, признаков деградации материала и определении факторов, повлиявших на изменение его свойств. Исследование позволяет установить, соответствует ли структура материала нормативным и технологическим требованиям, имеются ли признаки перегрева, коррозионного воздействия, усталостного разрушения, нарушений термообработки, сварки или изготовления, а также какие именно изменения могли повлиять на надежность и работоспособность изделия.

Что показывает металлографическое исследование?

Металлографическое исследование показывает микроструктуру и макроструктуру металла, размер и форму зерен, распределение фаз, наличие неметаллических включений, пор, раковин, микротрещин, следов перегрева, отпускной хрупкости, обезуглероживания, межкристаллитной коррозии и других изменений, влияющих на свойства материала. Именно по этим признакам можно судить о качестве исходного металла, корректности его обработки и причинах последующего повреждения.

Также металлография показывает, соответствовал ли материал заявленной технологии изготовления и условиям эксплуатации. Например, по структуре можно выявить неправильную термическую обработку, нарушение режима сварки, перегрев рабочей зоны, длительное воздействие высоких температур, усталостные процессы, износ, коррозионное разрушение или начальные стадии структурной деградации, которые еще не всегда заметны при обычном визуальном осмотре.

Какие дефекты позволяет выявить металлография?

С помощью металлографического исследования можно выявить широкий круг дефектов и структурных отклонений, которые влияют на прочность, пластичность, износостойкость и долговечность металлического изделия. Речь идет не только о грубых повреждениях, но и о скрытых изменениях, формирующихся на ранней стадии эксплуатации или вследствие производственных нарушений.

• микротрещины и трещины различного происхождения;
• поры, раковины и несплошности металла;
• неметаллические включения и структурные загрязнения;
• следы перегрева и пережога;
• обезуглероживание поверхностных слоев;
• признаки межкристаллитной и точечной коррозии;
• дефекты сварного соединения и зоны термического влияния;
• неправильную или неполную термическую обработку;
• усталостные изменения структуры;
• признаки длительной эксплуатации в неблагоприятных условиях.

В каких случаях проводят металлографическое исследование?

Металлографическое исследование проводят в тех ситуациях, когда необходимо установить фактическое состояние металла, проверить качество изготовления изделия или выяснить причины его разрушения. Это может быть актуально как на этапе производственного контроля, так и после аварии, поломки, спора между заказчиком и исполнителем, обнаружения дефектов при приемке работ или оценки промышленной безопасности оборудования.

На практике исследование часто назначается при разрушении труб, резервуаров, металлоконструкций, крепежных элементов, деталей машин, сварных узлов, котельного и технологического оборудования. Кроме того, металлография применяется для подтверждения качества металла после ремонта, модернизации, сварочных работ, термообработки или длительной эксплуатации в агрессивной среде.

Какие объекты исследуются?

Объектами металлографического исследования могут быть практически любые металлические изделия и фрагменты, по которым возможно оценить структуру материала и характер повреждений. Исследованию подлежат как новые изделия, так и элементы, демонтированные после эксплуатации, аварии или ремонта.

• образцы черных и цветных металлов и сплавов;
• фрагменты трубопроводов, резервуаров и емкостей;
• элементы строительных и промышленных металлоконструкций;
• детали машин, механизмов и технологического оборудования;
• болты, шпильки, анкеры, крепеж и соединительные элементы;
• сварные швы и зоны термического влияния;
• фрагменты после излома, коррозии, перегрева или деформации;
• контрольные шлифы и специально подготовленные образцы.

Какие методы используют при металлографическом исследовании?

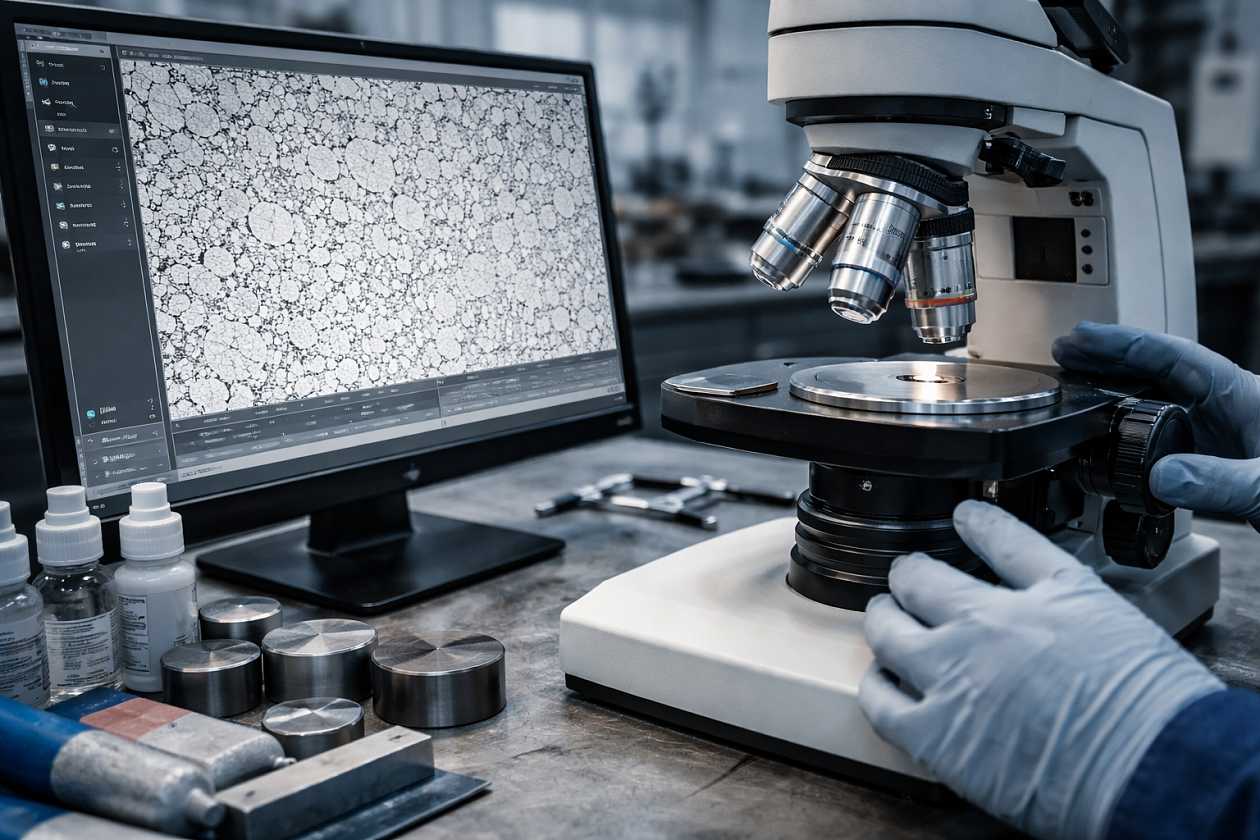

В зависимости от задачи специалист применяет макроанализ, микроанализ, исследование шлифов, травление поверхности, изучение структуры под микроскопом, сравнительный анализ зон повреждения, а при необходимости — комплекс с другими лабораторными методами. Выбор методики зависит от типа материала, характера дефекта, доступности образца и целей исследования.

Наиболее информативным считается комплексный подход, при котором оценивается не один признак, а совокупность структурных изменений. Это позволяет сделать более обоснованный вывод о причинах разрушения металла, качестве обработки, степени износа и соответствии объекта техническим требованиям.

Что можно установить по результатам исследования?

По результатам металлографического исследования можно установить, каково фактическое состояние металла, имеются ли в нем структурные дефекты, каков вероятный механизм разрушения, присутствуют ли признаки технологических нарушений и соответствовал ли материал условиям его предполагаемого применения. Также может быть определено, носили ли выявленные изменения первоначальный характер либо сформировались в процессе эксплуатации.

Для заказчика это означает возможность получить не общее описание повреждения, а технически аргументированный ответ на ключевые вопросы: почему разрушился металл, были ли допущены нарушения при изготовлении или ремонте, мог ли дефект образоваться из-за условий эксплуатации и влияет ли выявленное изменение структуры на надежность изделия или конструкции.

Когда результаты металлографии особенно важны?

Особое значение металлографическое исследование имеет в случаях, когда от правильного технического вывода зависит решение о ремонте, замене оборудования, предъявлении претензий, определении причины аварии или оценке качества выполненных работ. В таких ситуациях внешнего осмотра или формальной документации недостаточно, поскольку именно структура металла позволяет подтвердить либо опровергнуть предполагаемую причину повреждения.

Именно поэтому металлографический анализ часто используется как доказательная основа при технических спорах между заказчиком, подрядчиком, производителем, поставщиком или эксплуатирующей организацией. При корректной постановке вопросов он помогает получить предметный и проверяемый вывод, основанный на свойствах самого материала, а не только на предположениях сторон.

Металлографическое исследование показывает реальное структурное состояние металла, наличие дефектов, степень изменений материала и возможные причины разрушения или снижения его эксплуатационных свойств. Это один из наиболее точных способов понять, что произошло с металлическим объектом на уровне структуры и насколько выявленные изменения связаны с производством, ремонтом или условиями эксплуатации.

Если требуется установить причину повреждения металла, проверить качество материала или подготовить технически обоснованную позицию для досудебного или судебного разбирательства, металлографическое исследование позволяет получить профессиональный и предметный анализ по существу поставленных вопросов.
